歐式百葉

歐式百葉介紹

歐式百葉系統使用了獨特的連桿驅動，能充分滿足水平、垂直和斜面建筑遮陽要求，集百葉簾與天幕的功能于一體，具有調光、遮陽、保溫、隔熱等多種功能。

單層鋁合金葉片，葉片寬度為75mm和88mm二種，葉片纖細、精巧，調節光線隨意靈活，光線更均勻；葉片可0~90°范圍內任意調節角度，此系統可應用于三角型、方形、圓形、平行四邊形等多種不規則形狀。可根據需要選擇不同的顏色與建筑物相匹配，使百葉與建筑結構的采光或玻璃幕墻珠聯璧合的搭配在一起，充分的體現了現代建筑的風格。

采用220V交流管狀電機驅動，可以由風、光、雨等智能控制系統控制。可水平或立式安裝，纖細、精巧的葉片結構，提供個性化的外形設計；高效的遮陽效果，廣泛應用于陽光房、花圃遮陽，是工程和家居室內外遮陽的優良選擇。

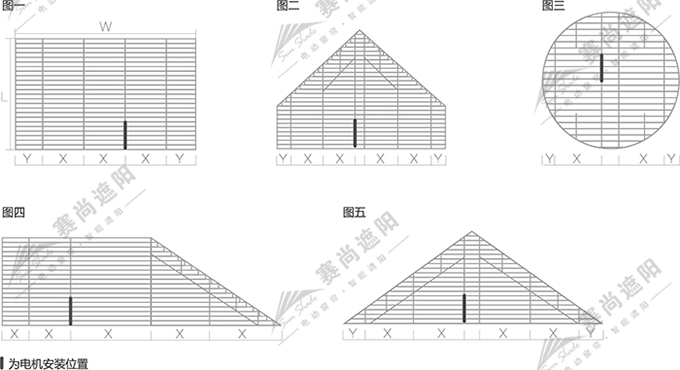

歐式百葉應用形式

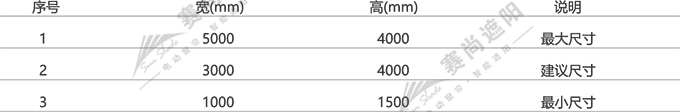

歐式百葉應用尺寸

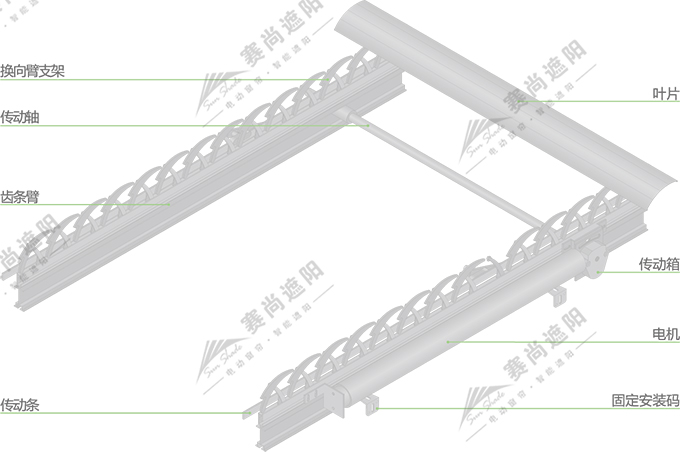

歐式百葉結構圖

歐式百葉產品結構圖

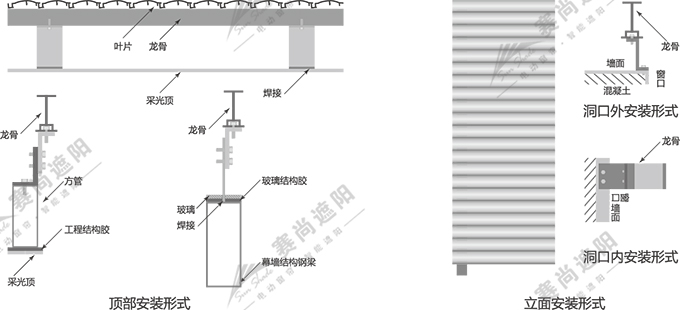

歐式百葉安裝方式

歐式百葉安裝方式

注：特殊安裝碼規格需根據實際情況確定。

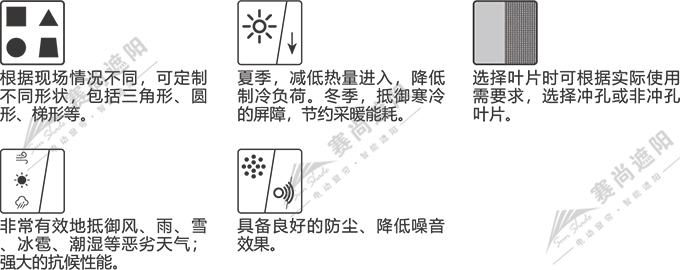

歐式百葉功能

歐式百葉功能

歐式百葉的技術處理

1、系統經過抗腐蝕、耐老化、抗風壓、防水、耐磨擦、耐日照等6項機構測試體統，用于戶外，安全系數高；

2、鋁葉片經過專用機器卷邊后，強度大，不褪色，耐風壓能力大大加強；

3、梯繩及扁拉繩采用進口復合樹脂材料，抗紫外線、耐磨、抗老化；

4、機構運行平穩，可選用側軌或鋼絲導向；

5、產品單幅最大幅寬3.5m，最大幅高4m，單幅最大安裝面積達12㎡。

歐式百葉電機選擇

本產品的傳動方式應采用管狀電機。根據驅動面積選擇相應扭力的電機，小于6㎡時可選擇不小于10Nm電機，當產品尺寸大于12㎡時應選擇扭力應不小于25Nm電機。推薦采用尚飛LT50系列。

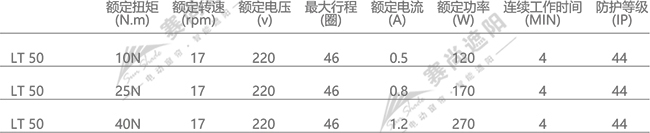

歐式百葉管狀電機參數

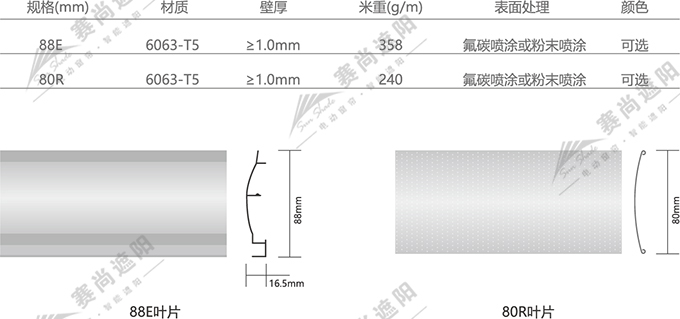

歐式百葉葉片選擇

歐式百葉鋁合金葉片，葉片寬度為80R、88E、150E三種，葉片纖細、精巧，調節光線隨意靈活，光線更均勻。根據室內光線要求不同，可對葉片進行沖孔，使其在滿足遮陽要求的情況，具備更好的透景效果。

歐式百葉技術參數

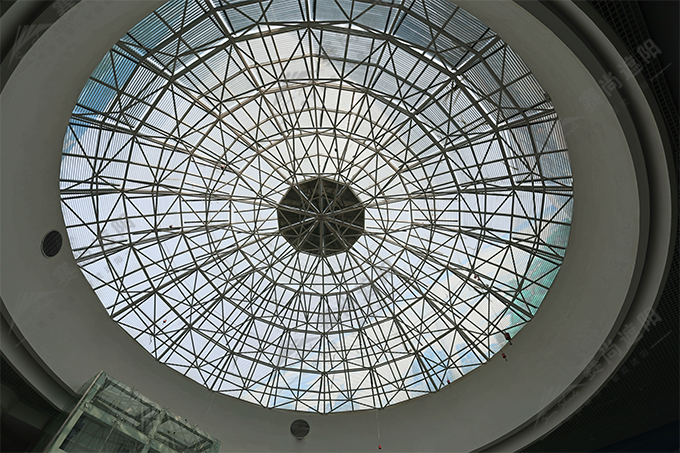

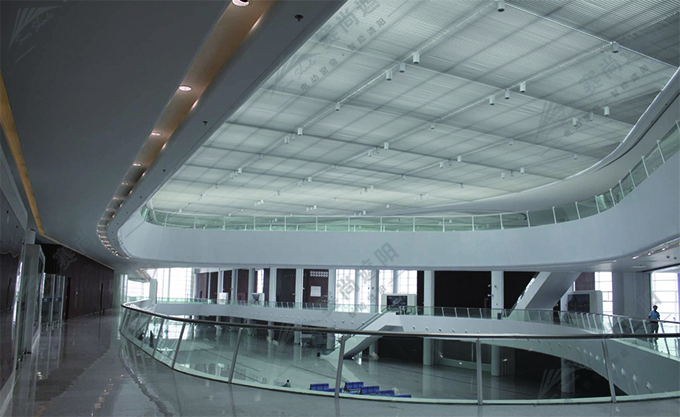

歐式百葉實景圖

歐式百葉實景圖1

 歐式百葉實景圖2
