在電力系統的安全防護體系中，電壓互感器扮演著電網“感知器官”的關鍵角色。然而，在特定條件下，常規電壓互感器可能從監測元件轉變為系統不穩定源，誘發鐵磁諧振過電壓。正是這一風險，催生了抗諧振電壓互感器的專門化設計。二者的核心差異，遠不止于名稱的不同，而深刻體現在從設計哲學到實際運行的每一個環節。

　　一、設計原理與鐵芯特性的根本分野

　　兩者的核心差異根植于初始設計目標與磁路特性。

　　常規電壓互感器以滿足基本的電壓變換、測量精度和負荷能力為首要目標，其鐵芯通常采用高磁導率的硅鋼片，工作點設定在線性區起始部分。這種設計使其在額定電壓下性能優良，但在電網出現單相接地等故障導致另外兩相電壓升高至1.732倍時，鐵芯會迅速進入飽和區。一旦飽和，其勵磁電感會劇烈減小，極易與電網對地電容形成特定頻率(如工頻、分頻或高頻)的諧振回路，從而引發鐵磁諧振。

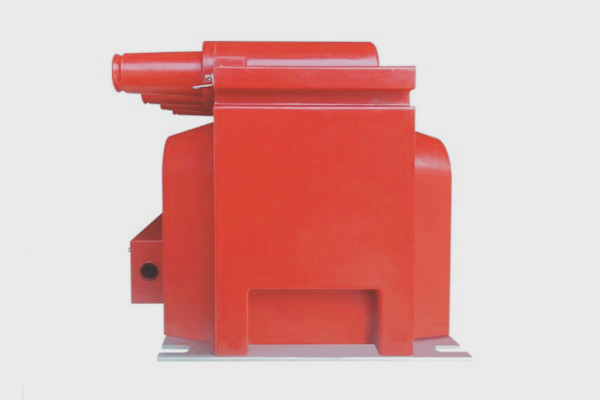

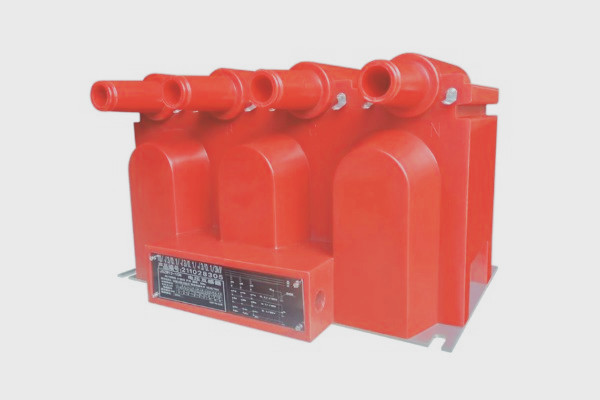

　　抗諧振電壓互感器從設計源頭就將抑制諧振作為核心任務。其核心手段是大幅提高鐵芯的線性工作范圍，通常采用磁導率相對較低、但飽和磁密極高的特種材料(如某些坡莫合金或經過特殊熱處理的硅鋼)，或將鐵芯截面設計得更大。其目標是：即使在長時間承受1.9倍甚至2倍額定相電壓的情況下，鐵芯也保持在線性工作狀態，勵磁電感不發生突變，從而從根本上破壞了諧振發生的必要條件。

　　二、電氣性能與伏安特性的直觀對比

　　這種設計哲學的不同，直接體現在最關鍵的勵磁特性曲線上。

　　常規電壓互感器的伏安特性曲線(U-I曲線)在拐點后迅速上翹，曲線陡峭，表明其飽和速度很快。而抗諧振電壓互感器的伏安特性曲線則極為平坦，在很寬的電壓范圍內，勵磁電流增長緩慢，線性度極佳。這一特性使得其在過電壓條件下，勵磁阻抗保持穩定，不會與系統容抗匹配形成諧振點。

　　因此，衡量兩者差異的一個核心電氣指標是拐點電壓(或稱飽和點電壓)的高低。常規產品的拐點電壓通常設計在1.2-1.5倍額定相電壓附近；而合格的抗諧振產品，其拐點電壓要求不低于1.9倍額定相電壓，優異者可達2.2倍以上。這意味著抗諧振型互感器具備更強的暫態過電壓承受能力和電壓測量范圍。

　　三、抗諧振能力的直接體現與運行穩定性

　　在真實電網故障場景下，二者的表現截然不同。

　　當中性點不接地或經消弧線圈接地的系統發生單相瞬時接地故障時，故障相電壓降低，非故障相電壓升至線電壓。故障消失瞬間，由于斷路器不同期切合、電壓突變等原因，系統極易激發鐵磁諧振。此時，常規電壓互感器很可能因鐵芯飽和而“誘發”并“參與”諧振，導致二次側輸出異常高壓、開口三角繞組產生虛假接地信號、熔斷器頻繁熔斷，甚至引發互感器本身因過熱而爆炸。

　　抗諧振電壓互感器則憑借其高線性度的鐵芯，在此過程中始終保持穩定的勵磁電感，其等效阻抗表現為一個較為恒定的高阻值，無法與系統對地電容形成有效的能量交換諧振，從而將諧振抑制在萌芽狀態。這不僅保護了設備自身，也從根本上切斷了諧振過電壓的激發源，顯著提升了整個配電系統的運行穩定性。

　　四、應用場景與選型邏輯的差異

　　性能的差異自然導向了不同的應用場景。

　　常規電壓互感器因其經濟性和技術成熟性，廣泛應用于對地電容電流較小、運行方式簡單、諧振風險較低或已通過其他措施(如一次消諧器、微機消諧裝置)有效管控諧振風險的系統中。

　　抗諧振電壓互感器則是為高風險場景而生的“特種兵”。它尤其適用于以下系統：電容電流較大(如電纜出線較多的城市配網、風電場集電線路)、運行方式經常變化、曾發生過鐵磁諧振故障的變電站等。在這些場景中，選用抗諧振型產品是一種從源頭進行防御的根本性解決方案，其綜合效益遠高于事后治理。

　　總體來看，抗諧振電壓互感器與常規電壓互感器的核心性能差異，是一場“主動免疫”與“被動響應”的設計理念之爭。前者通過提升自身內在的電氣穩健性，主動杜絕了成為諧振元件的可能；后者則在成本與基礎功能間取得平衡，但需依靠外部系統來規避風險。在電網安全日益受到重視的今天，深刻理解這種差異，對于電力系統的科學設計與可靠運行至關重要。
